製品説明
水道メーターのテストベンチは、水道メーターのテストと校正に使用される装置です。主に水道メーターメーカー、水道会社、水道局の研究所などで使用されています。
製品の特徴
- の水道メーターのテストベンチ機械式水道メーター、超音波式水道メーター、電磁式水道メーターなどのさまざまなタイプの水道メーターと互換性があり、幅広いメーター比値の試験要件をサポートします。
- 高精度ピストン式流量システムを採用しており、最小検出流量は 2L/h と低く、低流量測定の要件を満たしています。-水道メーターメーカー、計測機関、専門研究所に適しています。
- コア制御システムはシーメンス PLC に基づいており、安定した信頼性の高い動作を保証します。
- 完全自動、半自動、手動などの複数の操作モードが利用可能で、さまざまなアプリケーション シナリオに柔軟に対応できます。{0}
- 付属のソフトウェアにより自動生成が可能です。テストレポートカスタマイズ可能なレポート テンプレートをサポートし、管理効率を向上させます。
- RS485通信、赤外線インターフェース、パルス信号、画像認識、光ファイバー伝送などのさまざまなデータ取得方式をサポートし、さまざまなタイプの水道メーター出力フォーマットと完全な互換性を提供します。

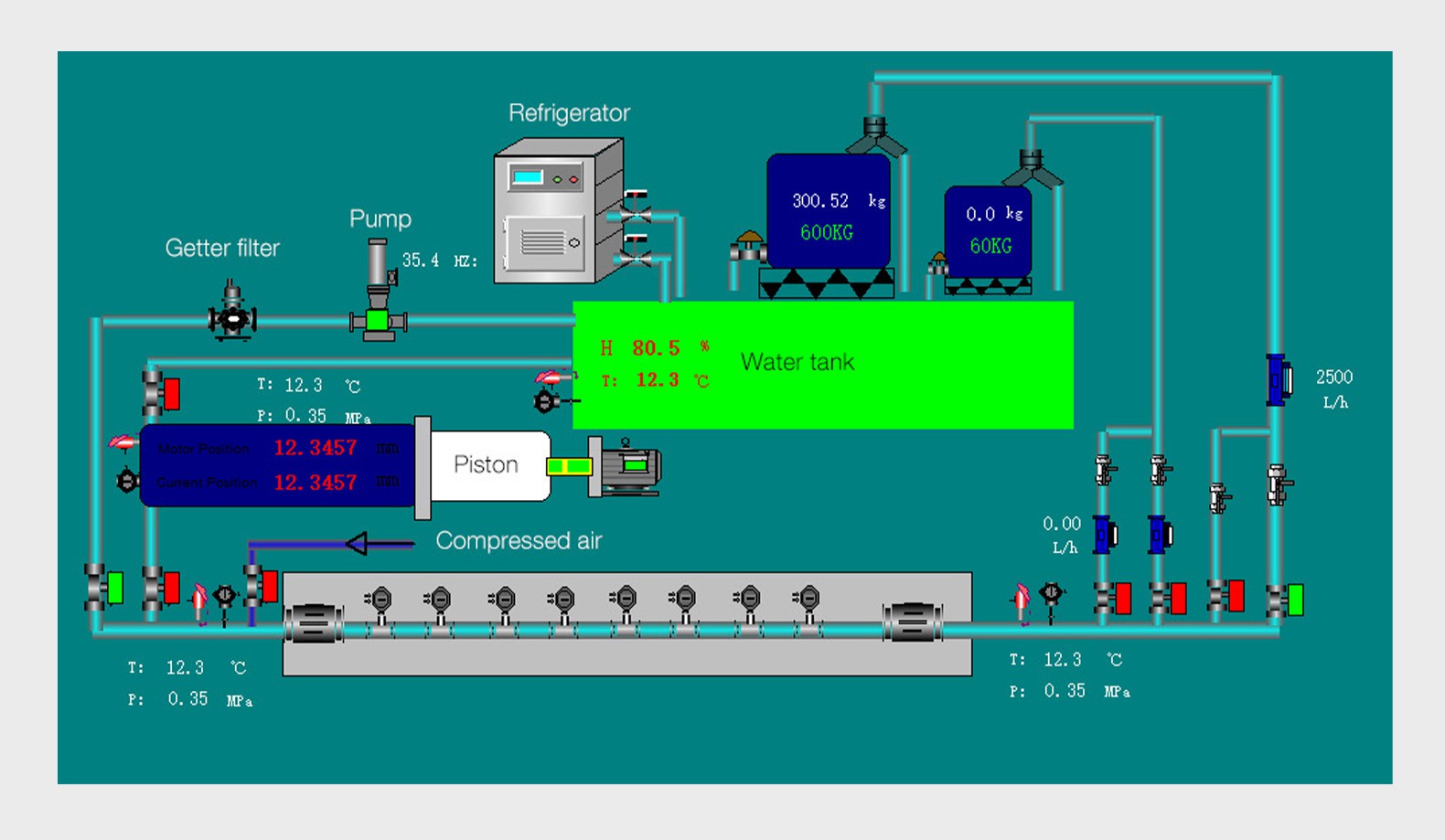

植物の構成要素
この装置は、水源システム、ピストンシステム、クランプパイプ、流量調整装置、標準メーターシステム、ソフトウェア制御システム、データ収集システムで構成されています。
製品パラメータ
|
モデル
|
SHA25-1
|
SHA25-P-1
|
SHA50-1
|
SHA50-P-1
|
|
流量範囲
|
(0.015-0.8) m³/h
|
(0.002-0.8) m³/h
|
(0.015-32) m³/h
|
(0.002-32) m³/h
|
|
ピストン仕様
|
/ |
容量22L/解像度0.036ml/
圧力PN16/パナソニックサーボドライブ
|
/ |
容量22L/解像度0.036ml/
圧力PN16/パナソニックサーボドライブ
|
|
マスタースタンダード
|
電子秤
|
電子ウェイト＋ピストン
|
電子秤
|
電子ウェイト＋ピストン
|
|
マスター標準仕様
|
トレド 120kg/6000E
|
トレド 60kg(6000E)/600kg(6000E)
|
||
|
ひょう量能力
|
120L
|
60L/600L
|
||
|
ウォーターポンプ
|
グルンドフォス2.2KW(他メーカーもございます)
|
グルンドフォス 7.5 kW (他のブランドも入手可能)
|
||
|
整流子
|
DN25
|
DN25+DN50
|
||
|
検査量
|
DN15*10 DN20*10 DN25*8 (検出量
二重線もカスタマイズ可能)
|
DN15*10 DN20*8 DN25*6 DN32*5 DN40*4 DN50*3
(検出量、二重ラインはカスタマイズ可能)
|
||
|
寸法
|
(5800mm*1500mm*2300mm)
|
(5800mm*2000mm*2700mm)
|
||
|
電磁流量計
|
日本 横河 AXG/DN2.5+DN25(他のブランドも利用可能)
|
日本 横河 AXG/DN2.5+DN25+DN50(他のブランドも利用可能)
|
||
|
試験方法
|
スタート-ストップメソッド + コミュテーターメソッド
|
|||
|
不確実性
|
0.2%以下(k=2)
|
|||
|
圧力範囲
|
0-16bar
|
|||
|
周囲温度
|
15〜30度
|
|||
|
相対温度
|
45%-75%
|
|||
|
大気圧
|
(86-106)kPa
|
|||
| 電気と水道 |
380V 50Hz/60Hz 三相5線式電源/純水
|
|||
|
空気源圧力
|
(3.5-6)バール
|
|||
|
データ収集
|
MBUS/RS485/赤外線/パルス/画像取得など
|
|||
|
温度センサー
|
PT100、精度レベル A。インポートおよびエクスポート時にインストールされます
|
|||
|
圧力センサー
|
圧力トランスミッター、精度 0.5%;インポートおよびエクスポート時にインストールされます
|
|||
製品アプリケーション
研究開発センターと生産拠点
