製品説明

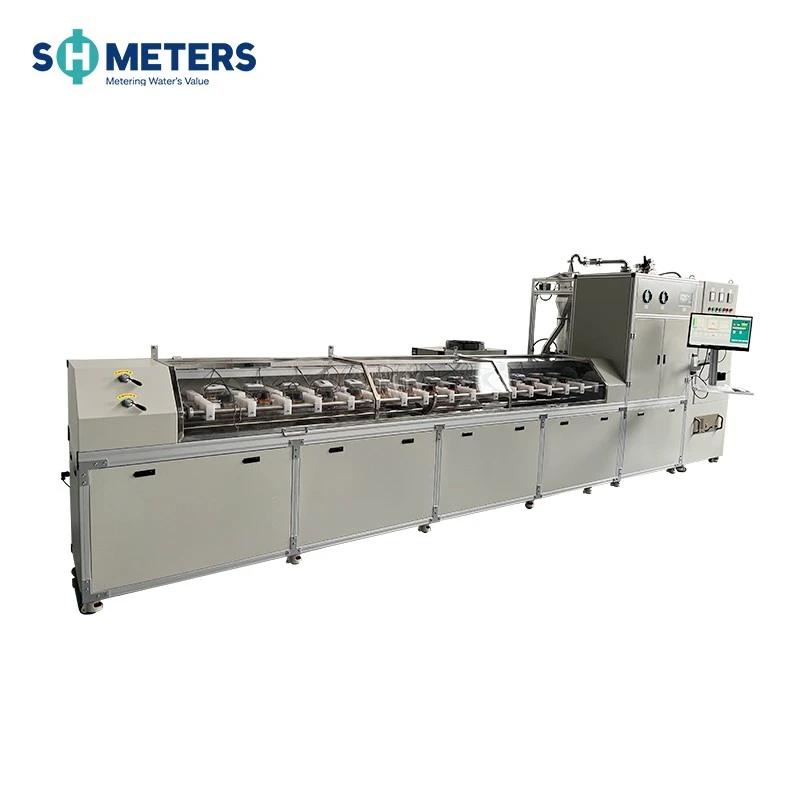

Fully-Automatic-Water-Meter-Test-Bench

製品説明

· 自動ピストン-タイプの重量式水道メーターのテストベンチ.

・各種機械式水道メーター、超音波式水道メーター、電磁式水道メーターを様々なレンジで検知可能

比率;

· ピストンシステムにより、最小流量 2L/H (通常モデル 2L/H) をサポートし、製造およびプロの研究室での使用に適しています。

· シーメンス PLC 制御システムを採用し、安定した信頼性の高い動作。

· 操作が簡単で、全自動/半自動/手動操作をサポートしています。{0}

· ソフトウェアはテストレポートを自動的に生成し、テストレポートテンプレートはカスタマイズできます。

・RS485/赤外線/パルス/画像/光ファイバーなど多彩なデータ収集方式が可能です。

・パーソナライズされた機能カスタマイズに対応可能です。

植物の構成要素

この装置は、水源システム、ピストンシステム、クランプパイプ、流量調整装置、標準メーターシステム、ソフトウェア制御システム、データ収集システムで構成されています。

Plant-Components

製品パラメータ

モデル	SHA25-1	SHA25-P-1	SHA50-1	SHA50-P-1
流量範囲	(0.015-0.8) m³/h	(0.002-0.8) m³/h	(0.015-32) m³/h	(0.002-32) m³/h
ピストン仕様	/	容量22L/解像度0.036ml/ 圧力PN16/パナソニックサーボドライブ	/	容量22L/解像度0.036ml/ 圧力PN16/パナソニックサーボドライブ
マスタースタンダード	電子秤	電子ウェイト＋ピストン	電子秤	電子ウェイト＋ピストン
マスター標準仕様	トレド 120kg/6000E		トレド 60kg(6000E)/600kg(6000E)
ひょう量能力	120L		60L/600L
ウォーターポンプ	グルンドフォス2.2KW(他メーカーもございます)		グルンドフォス7.5KW (他ブランドもございます)
整流子	DN25		DN25+DN50
検査量	DN1510 DN2010 DN25*8 (検出量二重線もカスタマイズ可能)		DN1510 DN208 DN256 DN325 DN404 DN503 （検出量、二重ラインはカスタマイズ可能です）
寸法	(5800mm1500mm2300mm)		(5800mm2000mm2700mm)
電磁流量計	日本横河 AXG/DN2.5+DN25(他のブランドも利用可能)		日本横河 AXG/DN2.5+DN25+DN50(他のブランドも利用可能)
試験方法	スタート-ストップメソッド + コミュテーターメソッド
不確実性	0.2%以下(k=2)
圧力範囲	0-16bar
周囲温度	15～30度
相対温度	45%-75%
大気圧	(86-106)kPa
電気と水道	380V 50Hz/60Hz 三相5線式電源/純水
空気源圧力	(3.5-6)バール
データ収集	MBUS/RS485/赤外線/パルス/画像取得など
温度センサー	PT100、精度レベル A。インポートおよびエクスポート時にインストールされます
圧力センサー	圧力トランスミッター、精度 0.5%;インポートおよびエクスポート時にインストールされます
