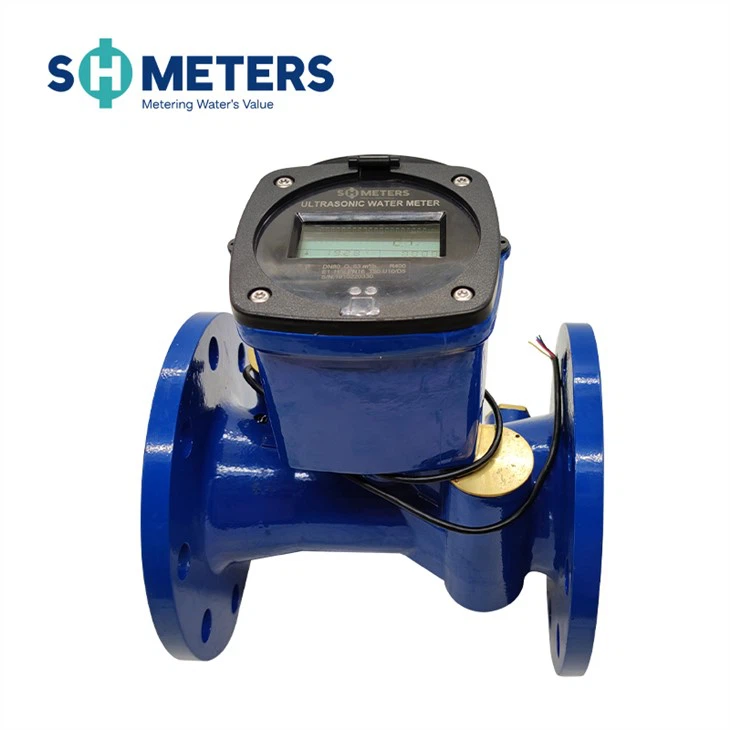

製品説明
超音波時間差方式により、センサーを通過する水の流量を連続的に測定、記録、表示する計測器です。本器を最大限に活用し、不必要な損失を避けるために、ご使用前にこのマニュアルをよくお読みください。
製品の特徴
▲媒体内の不純物、化学物質、磁性体の影響を受けない。
▲始動速度が低い（33L/h）ため、流量を正確に測定できます。
▲高測定頻度。
▲流量は100L/hまで低下します。
▲ダイナミックレンジ（Q3/Q1）最大250:1
▲任意の設置位置に設置可能。
▲双方向測光；
▲エラーコードとアラームコードの表示。
▲オプションのバッテリー供給；
▲材質はダクタイル鋳鉄。
▲可動部品がなく、高精度で、耐用年数が長い。フローセンサーには可動部品がないため、長期間の摩耗による不正確な測定につながる機械部品の計装故障を回避できます。また、不純物に強い設計のため、検査やメンテナンスが不要です。
▲ 圧力損失が低い。
▲ IP68保護等級は、さまざまな過酷な設置環境に適応できます。
▲RS485通信、パルス出力、GPRS、NB-IOT、LoraWanなどのデータ伝送方式をサポートします。
技術的パラメータ
|
公称直径(mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||
|
最大流量 Q4(m³/h) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||||||||||||||||||
|
公称流量Q3(m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||||||||||||||||||
|
遷移流量Q2(m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||||||||||||||||||
|
最小流量Q1(m³/h) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||||||||||||||||||
|
始動流量(m³/h) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||||||||||||||||||
|
最大流量 |
9999999.9 |
||||||||||||||||||||||||||||||||
|
逆流 |
9999999.9 |
||||||||||||||||||||||||||||||||
|
測定範囲 |
Q3/Q1、R250（R400カスタマイズ可能） |
||||||||||||||||||||||||||||||||
|
精度クラス |
クラスB |
||||||||||||||||||||||||||||||||
|
圧力損失クラス |
0.063 MPa 以下 |
||||||||||||||||||||||||||||||||
|
作動圧力 |
1.6MPa |
||||||||||||||||||||||||||||||||
|
温度クラス |
T30 |
||||||||||||||||||||||||||||||||
|
温度範囲 |
(5~55)度 |
||||||||||||||||||||||||||||||||
|
環境クラス |
屋内、クラスB |
||||||||||||||||||||||||||||||||
|
電磁気クラス |
E1(住宅、商業、工業) |
||||||||||||||||||||||||||||||||
|
電源 |
内蔵リチウム電池 DC 3.6V |
||||||||||||||||||||||||||||||||
|
バッテリー寿命 |
＞ 10年 |
||||||||||||||||||||||||||||||||
|
設置位置 |
あらゆる角度 |
||||||||||||||||||||||||||||||||
|
画面 |
LCD、8桁+追加文字 |
||||||||||||||||||||||||||||||||
|
フロープロファイル感度クラス |
U10/D5 |
||||||||||||||||||||||||||||||||
|
通信インターフェース |
RS485 Modbus/パルス出力/GPRS/NB-IOT/Lorawan |
||||||||||||||||||||||||||||||||
|
保護クラス |
IP68 |
||||||||||||||||||||||||||||||||
|
許容保管温度 |
-20~60度 |
||||||||||||||||||||||||||||||||
|
静的電力 |
10μA |
||||||||||||||||||||||||||||||||
|
動作消費電力 |
45μA |
||||||||||||||||||||||||||||||||
動作原理
超音波水道メーターは、超音波ビームが水中を上流と下流に伝播する際の速度変化によって生じる時間差を検出し、水の流量を分析・処理し、さらに水の流量を計算できる新しいタイプの水道メーターです。
