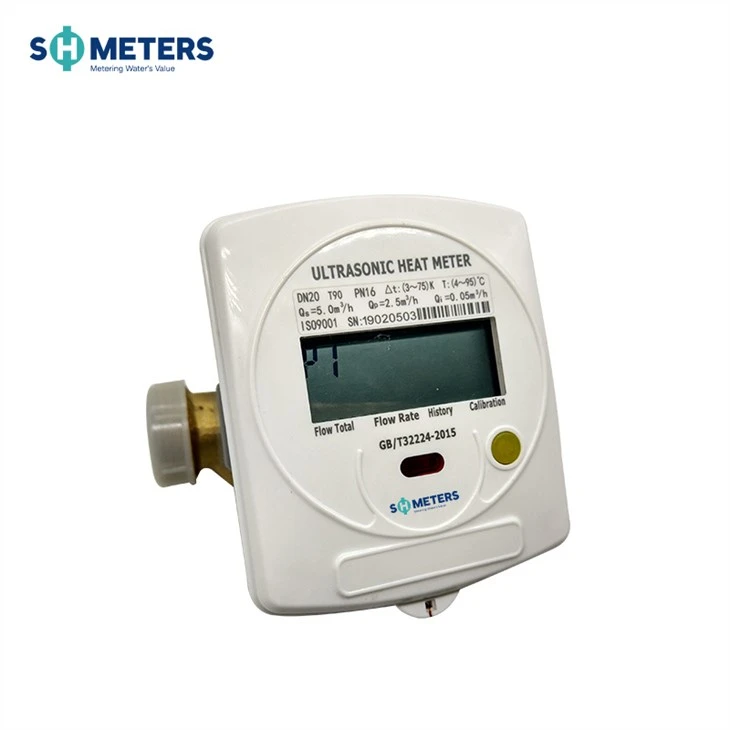

超音波水メーター
利点
機械的な可動部品、水中の不純物は影響を受けることができない、
長い耐務年数。
広い測定範囲。非常に小さい流れを測定することができる。
様々なアラーム機能:バッテリー電圧は、水、トランスデューサー障害アラームなどで満たされていない空のチューブやパイプをアラームすることができます。
低電力設計と高エネルギー電池の使用は、動作することができます
8年以上のために。
通信インターフェイスはLoraまたはRs485で、LAN上でリモートリアルタイム監視と管理を実現できます。
アウトライン寸法 ドローイング
簡単な紹介
超音波水メートルは、超音波ビームが水の反対方向に伝播したときに速度の変化によって引き起こされる時間差を検出し、さらに水の流れを計算するために水の流量を分析し、処理する水量計の新しいタイプです。
次元
名目 直径 | 長さL | 長さ L1 | 幅 B | 高さH1 | 接続スレッド | |
ミリメートル | ニ | ニ | ||||
15 | 258 | 165 | 95 | 95 | R1/2B | G3/4B |
20 | 299 | 195 | 95 | 100 | R3/4 | G1B |
25 | 345 | 225 | 95 | 108 | R1 | G1 1/4B |
32 | 305 | 180 | 95 | 120 | R1 1/4 | G1 1/2B |
40 | 330 | 200 | 95 | 125 | R1 1/2 | G2B |
テクニカル仕様
アイテム |
単位 |
細部 | ||||
公称直径 | ミリメートル | 15 | 20 | 25 | 32 | 40 |
第3四半期/第1四半期 |
R200 | |||||
オーバーロラド フロー(Q4) | m3/ h |
3.125 |
5 |
7.875 |
12.5 |
20 |
名目 フロー(Q3) | m3/ h | 2.5 | 4 | 6.3 | 10 | 16 |
過渡期の フロー(Q2) | m3/ h | 0.02 | 0.032 | 0.05 | 0.08 | 0.128 |
最小フロー(Q1) | m3/ h | 0.013 | 0.02 | 0.032 | 0.05 | 0.08 |
精度 クラス | クラス2 | |||||
バッテリー寿命 | 8年 | |||||
温度クラス | T30/T50 | |||||
圧力クラス | ≤0.063Mpa | |||||
圧力損失クラス | ΔP63 | |||||
フロープレファイル 感度クラス | U10/D5 | |||||
環境 クラス |
クラス B,M1 | |||||
電磁環境クラス |
E1 | |||||
ワーキング 圧力 | 1.6Mpa | |||||
マックス 流れる 表示 |
999999.9m3 | |||||
取り付け 立場 |
水平または垂直 | |||||
