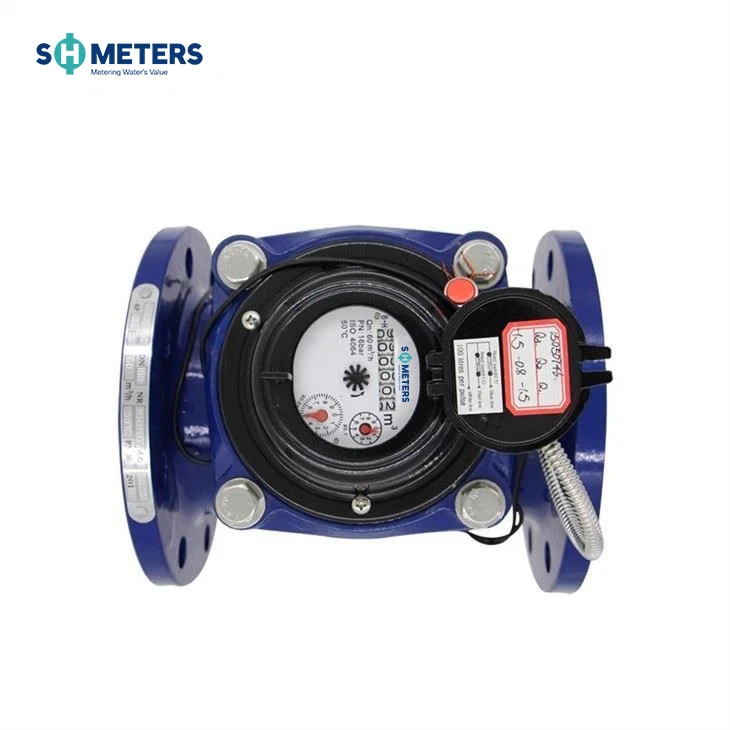

LXXG(R)-50~300(mm)
灌漑水平羽根車、乾式ダイヤル冷水（温水）メーター
応用
パイプラインを通過する冷水（温水）の量を測定します。水道メーターは灌漑、自治体などに使用されます。
特徴
·取り外し可能な要素構造、簡単な設置とメンテナンス
·ドライダイヤル、磁気駆動
·流量が大きく、圧力損失が小さい
·水撃と汚染に抵抗する
·真空密閉レジスターにより、文字盤が結露せず、長期間の使用でも読み取りが鮮明になります。
·安定した信頼性の高い特性のために厳選された高品質の材料
·技術データは国際規格ISO 4064/ISO9100に準拠しています
·高精度
·製品アクセサリには、コネクタ、フィルター、接続アクセサリ、パイプアクセサリ、フランジ、フィルターが含まれます
オプション機能
·プラスチックレジスター、銅レジスター、フルガラスレジスター
·精度: R=25/20/50
·サイズ: DN50-DN300
·冷水/温水
·リードスイッチオプション
·フランジ規格は選択可能
·360度回転を選択可能
·鋳鉄、ダクタイル鋳鉄、ステンレス鋼、GG25、GGG50、SS304、SS316ボディから選択可能
·作動圧力：PN16/25
·パルス出力を提供する
労働条件
·水温: {{0}}.1度～50度(温水メーターの場合は0.1度～90度)
·水圧: 1.0Mpa以下（リクエストに応じて1.6MPa）
最大許容誤差
·qminからqtまでの下限ゾーンは±5%
·qt から qs までの上限ゾーンでは ±2% (温水メーターの場合は ±3%)
寸法
タイプ | サイズ | 長さ | 身長 | 接続フランジ | ||
んん | D1 外径 | D2 ボルト円直径 | 接続ボルト(nM) | |||
LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
LXXG-200 | 200 | 350 | 382 | 340 | 295 | {0}}M20(1.0Mpa) |
12-M20(1.6Mpa) | ||||||
LXXG-250 | 250 | 450 | 438 | 395 | 350 | {0}}M20(1.0Mpa) |
405 | 355 | 12-M24(1.6Mpa) | ||||
LXXG-300 | 300 | 500 | 488 | 445 | 400 | {0}}M20(1.0Mpa) |
460 | 410 | 12-M24(1.6Mpa) | ||||
注: フランジ寸法は ISO7005-1:1988 規格に準拠しています。フランジ規格はカスタマイズ可能です。特別な要件の製品の注文も受け付けています。
パルス位置
サイズ | パルス位置 |
DN50-200 | 100/1000L/パルス |
DN250-DN300 | 1000L/パルス |
圧力損失曲線
フロー技術仕様
公称流量 | 最大流量 Q4 | パーマネントフロー Q3 | Q3/Q1 | Q2/Q1 | 移行フロー Q2 | 最小フローQ1 | 最低限の読み物 | 最大読取値 | ||
DNの | m³/h | m³/h | m³ | |||||||
50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
2つのリードスイッチシステムの動作説明
下の 2 つのリード スイッチ システムの図を参照してください。2 つのリード スイッチは、レジスター上で動作中にポインターまたはギアに取り付けられた磁石によってそれぞれ「オン」または「オフ」に操作されますが、外側の磁石が攻撃しない限り、同時に「オン」になることはありません。
2 つのリード スイッチは、ポインタまたはギアの 1 回転で 2 つの「オン」と 2 つの「オフ」を操作し、1 つの信号出力を意味します。この原理により、スイッチの揺れやパイプの振動による信号出力の損失やオーバーカウントが防止され、信号出力の信頼性が保証されます。
保証
すべてのメーターは、受領日から 1 年間、製造上および材料上の欠陥に対して保証されます。この期間内に欠陥のあるメーターまたは部品が発見された場合は、SHMeters に返却すれば無料で交換されます。
