アプリケーション
パイプラインを通過する冷水(温水)の量を測定する。WATER メーターは、家庭やアパートに使用されます
顔立ち
取り外し可能な要素構造、簡単な設置とメンテナンス、パイプラインからメーターを取り外すことなく取り外し可能なこの範囲内で普遍的な使用のために登録する

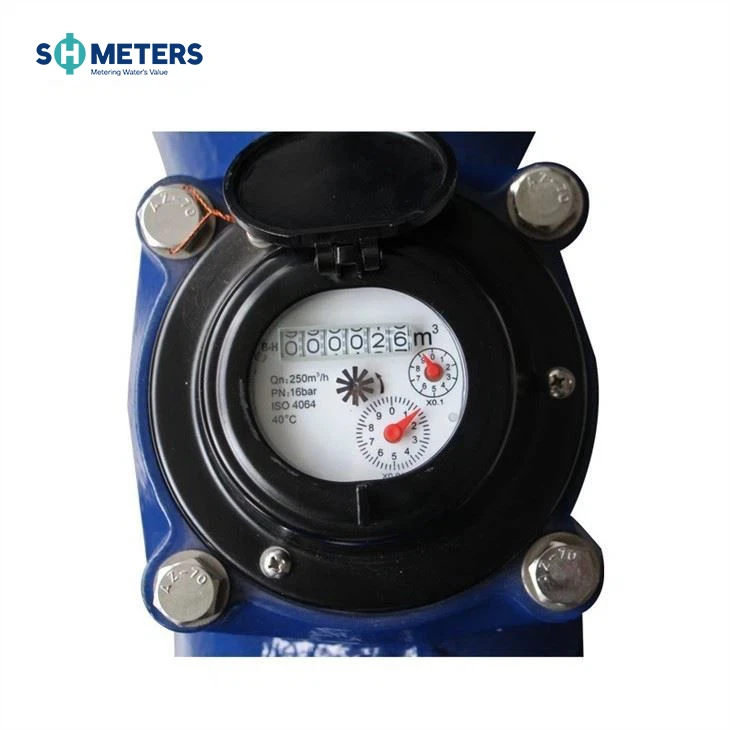

ドライダイヤル、磁気ドライブ感作作用、小さな圧力損失
真空密封されたレジスタは、ダイヤルが霧から解放され、長期的なサービスで読み取りをクリアに保ちます
安定した信頼性の高い特性のための選択された高品質の材料
技術データは国際規格ISO 4064に準拠しています
高精度で
製品アクセサリーには、コネクタ、フィルター、接続アクセサリー、パイプアクセサリー、フランジ、フィルターが含まれます
オプション機能
プラスチックレジスタ、銅レジスタ、フルガラスレジスタ
精度:R =クラスb
サイズ:DN50-DN300
クロッド/お湯

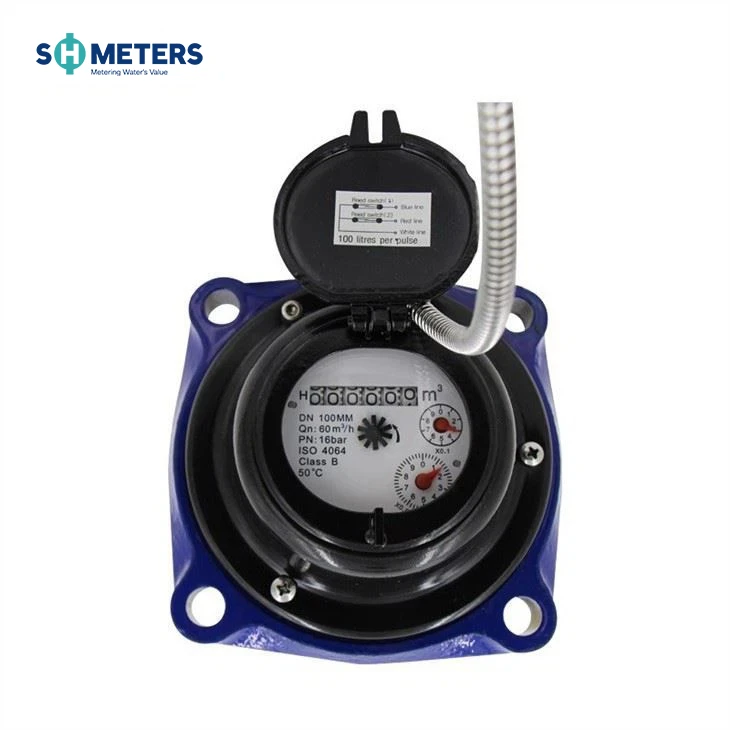

リードスイッチオプション
フランジ標準は選ぶことができる
360度回転が選択可能
鋳鉄、ダクタイル鋳鉄、ステンレス鋼、GG25、GG50、SS304、SS316ボディを選択できます
色はボディとカバーに変更することができます
パルス出力の提供
労働条件
水温:0.1°C-50°C(温水計は0.1°C-90°C)
水圧:PN10/16/25
最大許容誤差
QMINからqtを除くまでの下位ゾーンでは、±5%
qtからqsまでを含む上部ゾーンでは、±2%(温水計の場合は±3%)です。
寸法
| 種類 | 大きさ | 長さ | 高さ | フランジの接続 | ||
| ミリメートル | D1 外径 | D2ボルト円径 | 接続ボルト(n-M) | |||
| LX;C-50 | 50 | 200 | 214 | 165 | 125 | 4-M16 |
| LXLC-65 · | 65 | 200 | 224 | 185 | 145 | 4-M16 |
| LXLC-80 · | 80 | 225 | 279 | 200 | 160 | 8-M16 |
| LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 |
| LXLC-125 · | 125 | 250 | 299 | 250 | 210 | 8-M16 |
| LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 |
| LXLC-200 · | 200 | 350 | 346 | 340 | 295 | 8-M20(1.0DE) |
| 12-M20(1.6MPa) | ||||||
| LXLC-250 · | 250 | 450 | 33秒 | 395(1.0メガピクセル) | 350(1.0メガピクセル) | 12-M20(1.0MPa) |
| 405(1.6MPa) | 355(1.6MPa) | 12-M24 (1.6MPa) | ||||
| LXLC-300 | 300 | 500 | 459 | 445(1.0MPa) | 400(1.0MPa) | 12-M20(1.0MPa) |
| 460(1.6MPa) | 410(1.6MPa) | 12-M24 (1.6MPa) | ||||
メモ:フランジ寸法はISO7005-1:1988規格に準拠しています。フランジ標準はカスタマイズすることができます
パルス位置
| 大きさ | パルス位置 |
| DN15-65 · | 10/100/1000L/パルス |
| DN80-200 | 100/1000L/パルス |
| DN250-300 | 1000L/パルス |
圧力損失曲線
フローテクニック仕様
| 公称流量 | 最大流量Q4 | パーマネントフローQ3 | 第3四半期/第1四半期 | 第2四半期/第1四半期 | 移行フローQ2 | 最小流量Q1 | 最小読み取り値 | マキシムン・レディング | ||
| フルガラスシール | 共通シール | フルガラスシール | 共通シール | |||||||
| ティッカー | m³/h | m³/h | m³ | |||||||
| 50 | 31.3 | 25 | 50 | 1.6 | 0.8 | 0.5 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 2 | |||||||||
| 65 | 50 | 40 | 50 | 1.6 | 1.3 | 0.8 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 3.2 | |||||||||
| 80 | 78.8 | 63 | 50 | 1.6 | 2 | 1.3 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 5 | |||||||||
| 100 | 125 | 100 | 50 | 1.6 | 3.2 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 8 | |||||||||
| 125 | 200 | 160 | 50 | 1.6 | 4 | 3.2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 12.8 | |||||||||
| 150 | 312.5 | 250 | 50 | 1.6 | 8 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 20 | |||||||||
| 200 | 500 | 400 | 50 | 1.6 | 12.8 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 32 | |||||||||
| 250 | 787.5 | 630 | 25 | 1.6 | 40.3 | 25.2 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 100.8 | |||||||||
| 300 | 1250 | 1000 | 25 | 1.6 | 64 | 40 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 160 | |||||||||
2つのリードスイッチシステムのオペテーションの説明
下の2つのリードスイッチシステムの図を参照してください、2つのリードスイッチは、レジスタ上での実行中にポインタまたはギアに取り付けられた磁石によってそれぞれ「ON」または「OFF」を操作できますが、アウトマグネットが攻撃しない限り、同時に「ON」することはありません
2つのリードスイッチは、ポインタまたはギアの1ラウンドで2つの「ON」と2つの「OFF」を動作させ、1つの信号出力を意味し、この原理はスイッチのジョグリングまたはパイプの振動による信号出力の損失または過大カウントを防止するので、信号出力の信頼性を保証します
保証
すべてのメーターは、製造および材料の欠陥に対して、受領日から1年間保証されます。この期間内に発見された欠陥のあるメーターまたは部品は、SHMETERへの返却時に無料で交換されるものとします。
