応用

パイプラインを通過する冷たい (熱い) 水の量を測定します。水道メーターは、家庭、商業、自治体、パイプラインに使用されます。

特徴

●磁気駆動、低伝送抵抗。
·磁気シールド、外部磁場保護用。
●密閉式ドライレジスターにより、長時間鮮明な読み取りが可能です。
·外部調整装置。
付属品: カップリング 2 個、カップリングナット 2 個、ワッシャー 2 個。
・高精度で
・横置き用
・付属品には、ストレーナー、ロータリーピストン、コネクションウィジェット、コネクタフィッティングが含まれます

オプション機能

・レジスターシールタイプ：ドライタイプ。セミドライタイプ。スーパードライタイプ。
·精度: R=80 ; 100; 125; 160;クラスb;クラスc。
・サイズ：15～50mm。
・冷水。
●ノンリターンバルブ。
●リードスイッチオプション。
·要求に応じて、いくつかの長さと接続が利用可能です。
●ネジ部の種類：BSP・NPT。
·材質：真鍮、真鍮インターフェース、真鍮素材
・真鍮使用圧力：PN16(16bar)
·パルス出力/rs485 modbus/ワイヤードリモート/パルススプリッター/パルス読み取り表示を提供

最大許容誤差

· qmin から qt を含まず qmin までの下位ゾーンは ±5% です。
·qt から qs までの上限ゾーンでは、±2% です。温水メーターは±3%。

規格への準拠

技術データは、国際規格 ISO 4064 に準拠しています。

労働条件

・水温：0.1度～冷水計50度。
・水圧：1.6Mpa(16bar)以下。

全体の寸法と重量

DN(mm)	15	20	25	32	40	50	50
サイズ(インチ)	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2"
長さ(L)	165/190	190	260	260	300	300	280
幅(幅)	98	98	103.5	103.5	125	125	160
高さ(H)	116	117	124	124	162	162	187.5
接続ねじD	G3/4B	G1B	G11/4B	G11/2B	G2B	G21/2B	フランジエンド
重量（kg）	1.65	1.79	1.85	2.68	5.25	7.25

技術データ

DN(mm)		15	20	25	32	40	50
サイズ(インチ)		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
Q4(l/h)		3125	5000	7875	12500	20000	31250
Q3(l/h)		2500	4000	6300	10000	16000	25000
R=80	Q2(l/h)	50	80	126	200	320	400
R=80	Q1(l/h)	31.25	50	78.75	125	200	250
R=100	Q2(l/h)	40	64	100.8	160	256	400
R=100	Q1(l/h)	25	40	63	100	160	250
R=125	Q2(l/h)	32	51.2	80.64	128	204.8	200
R=125	Q1(l/h)	20	32	50.5	80	128
R=160	Q2(l/h)	22.5	40	63	100	160	400
R=160	Q1(l/h)	15.62	25	39.37	62.5	100	250
最大読み値(m³)		99,999	99,999	99,999	99,999	99,999	99,999
Min.Reading(リットル)		0.05	0.05	0.05	0.05	0.05	0.05
最大圧力（バー）		16	16	16	16	16	16
圧力損失		63
最高温度		T=50/90
パルス出力オプション		Vmax=24V
		Imax=100ミリアンペア
		P最大=2W

保証

すべてのメーターは、受領日から 1 年間、製造上および材料上の欠陥に対して保証されます。この期間内に発見された欠陥のあるメーターまたは部品は、SHMeter に返却された時点で無償で交換されるものとします。

人気ラベル: マルチジェット水道メーターマグネット dn25 金属真鍮ドライダイヤル、マルチジェットメーター家庭用、メーカー、卸売、価格表、見積もり, DN15 50mm インパルス出力ステンレス製マルチジェット式水道メーター, DN32mm 温水家庭用マルチジェット式水道メーター, 家庭用プラスチック製マルチジェットパルス式屋内水道メーター, 機械式流量計　マルチジェット式乾式水道メーター, マルチジェット式流量計, 精密家庭用ジェット式B級水道メーター

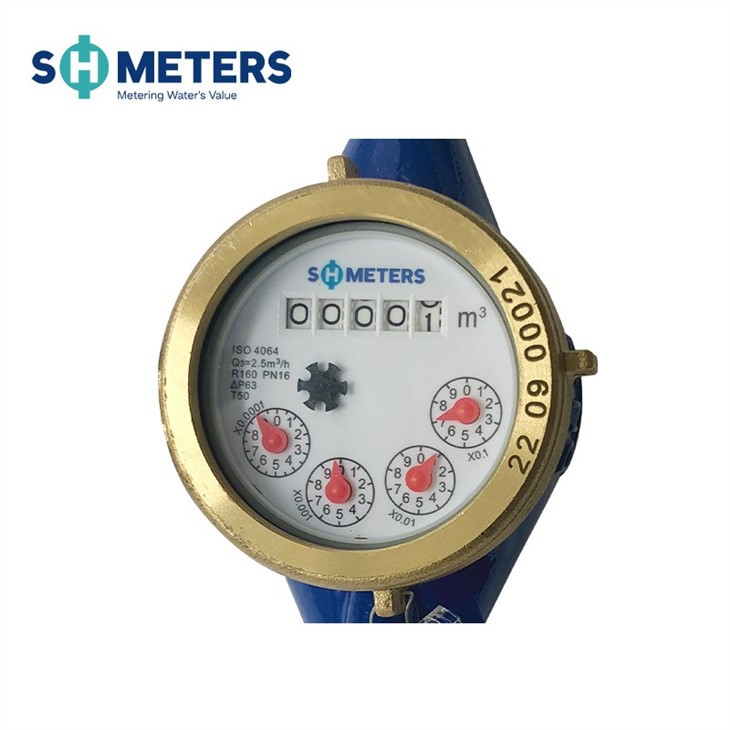

マルチジェット水道メーターマグネット Dn25 金属真鍮ドライダイヤル、マルチジェットメーター家庭用
