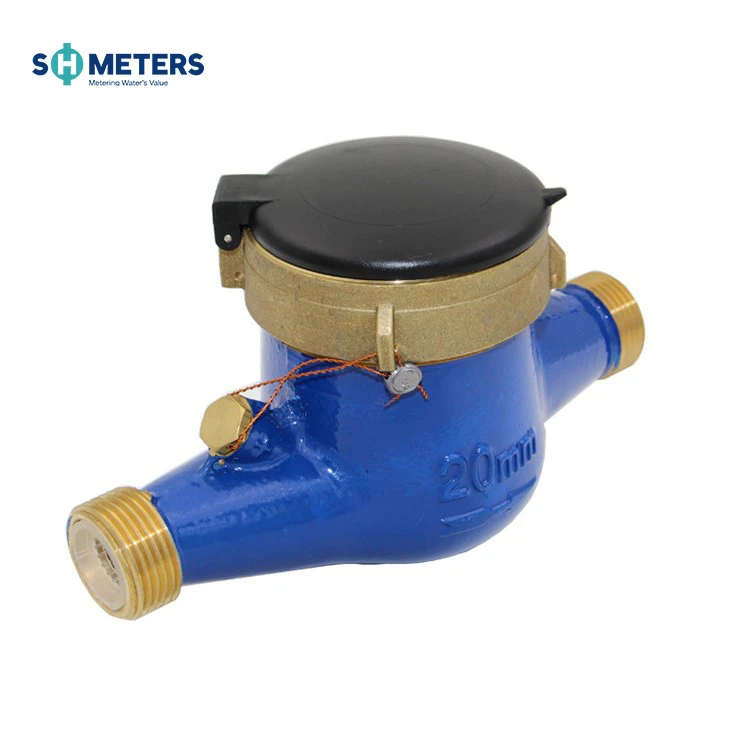

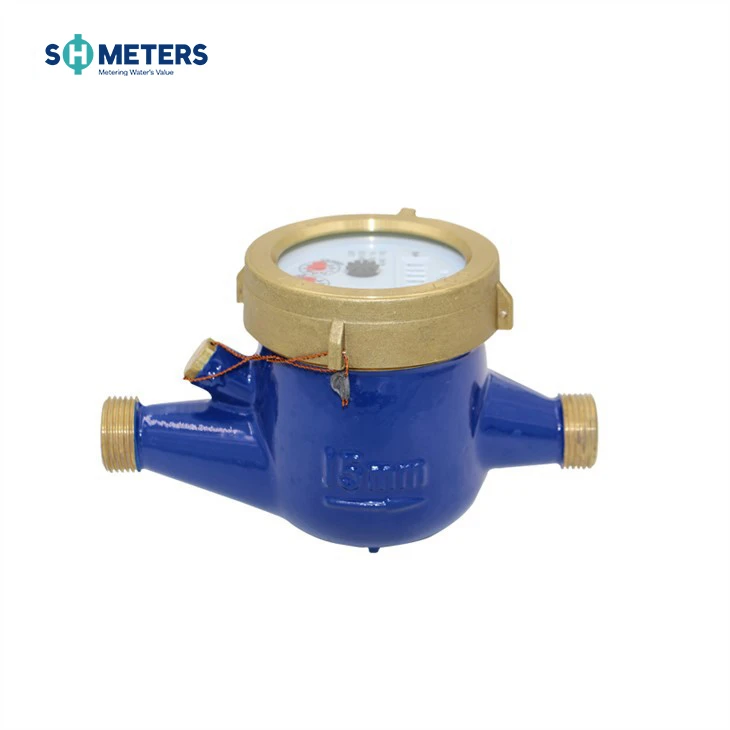

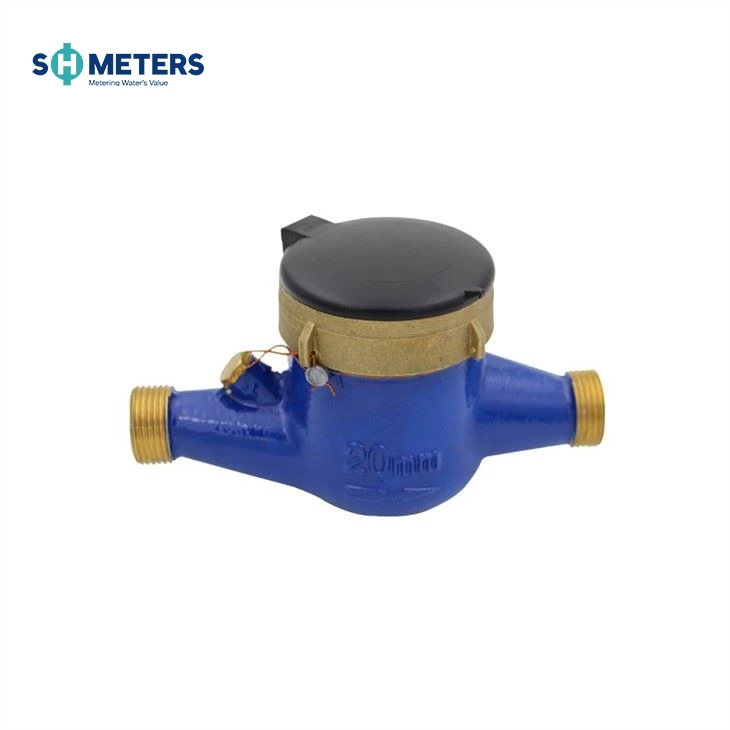

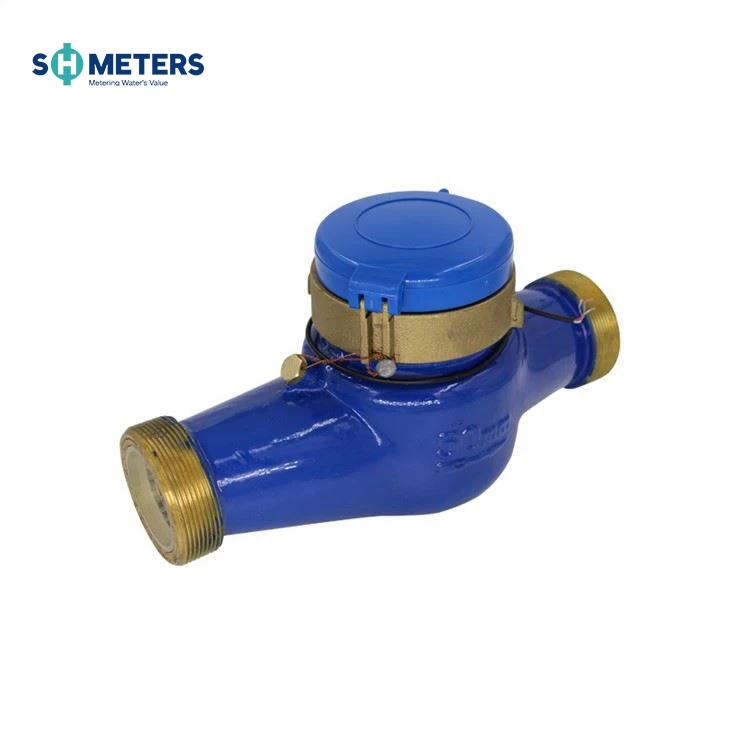

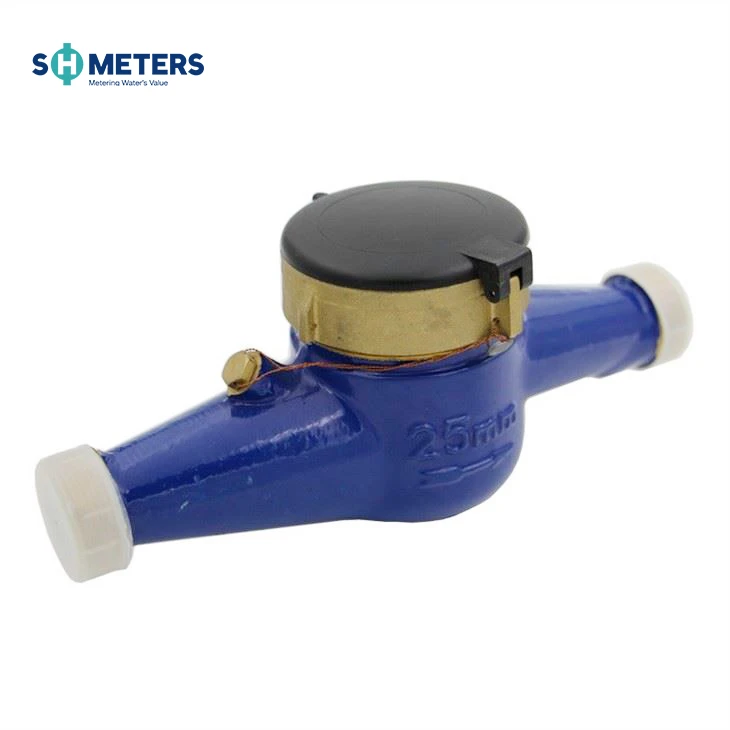

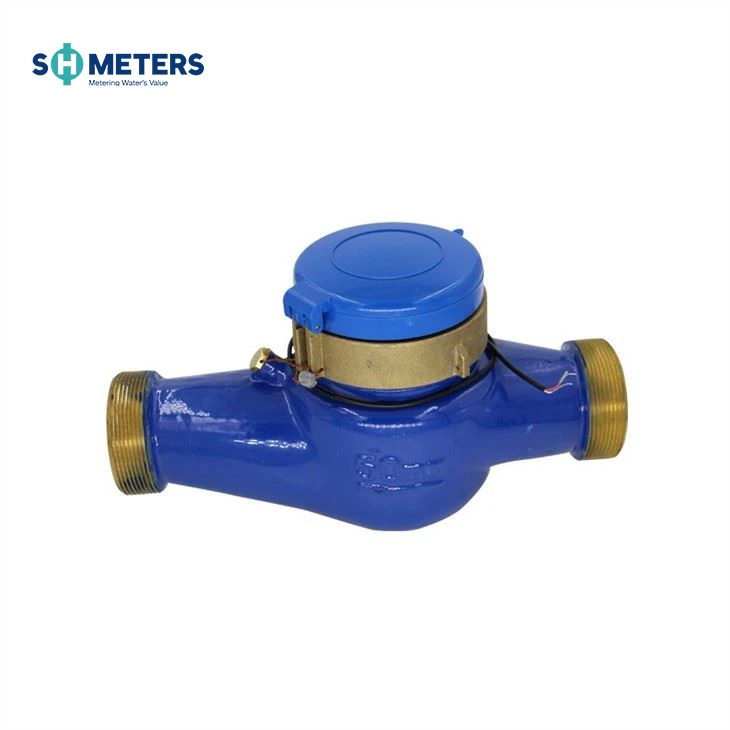

DN15 R200 マルチジェット液体密閉型真鍮製水道メーター

家庭、商業、産業分野で広く使用されています。
サイズ: DN15-50; R160/200;
メーター本体はプラスチックボディ/真鍮ボディからお選びいただけます。
関連アクセサリ: メーターボックス、バルブ、接続部。

お問い合わせを送る

Hebei Shanghong Meters Technology Co., Ltd. は、中国における DN15 R200 マルチジェット液体密封型真鍮水道メーターの大手メーカーおよびサプライヤーの 1 つです。高品質の DN15 R200 マルチジェット液体密封型真鍮水道メーターを卸売する場合は、当社の工場から価格表と見積もりを入手することを歓迎します。

brand

マルチ-ジェットタイプ

乾式ダイヤル真鍮ボディ水分計

multi jet water meter (5)

製品説明

応用
パイプラインを通過する冷たい飲料水の量を測定する

特徴
クラスC。ポインタとワードホイールの組み合わせカウントデバイスを採用し、先進的で美しくエレガントな構造を備えています。
カウンターは特殊な液体で密閉されており、読み取り値が長期間鮮明です。
便利なメーターコピーと長寿命。
プリセットリモート、パルス当たり100L出力。

作業条件
水温：冷水計50℃以下
給湯器90℃以下
水圧：1MPa以下または1.6MPaオプション
(10bar または 16bar はオプション)

最大許容誤差
Qmin から Qt を除く下側ゾーンでは ±5% です。Qt から Qs までの上部ゾーンでは、冷水メーター ±2%、温水メーター ±3% です。
注記
技術データは国際規格ISO4064に準拠

付属品

各水道メーターには、オプションのカップリングセットが 1 つあります: チューブ 2 個、ナット 2 個、ガスケット 2 個。

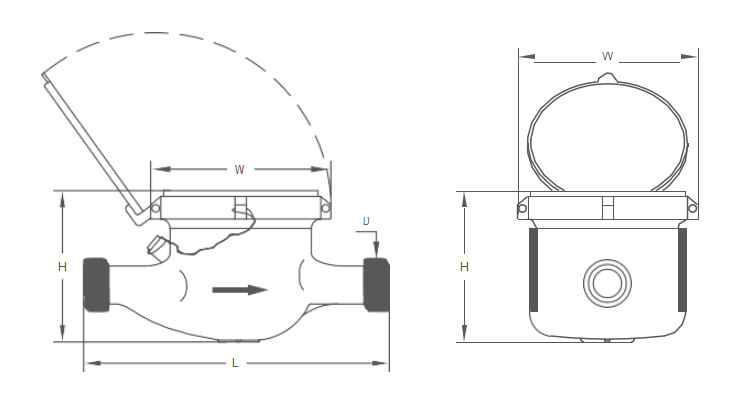

全体の寸法と重量

DN(mm)	15	20	25	32	40	50	50
サイズ(インチ)	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2"
長さ(L)	165/190	190	260	260	300	300	280
幅(W)	98	98	103.5	103.5	125	125	160
高さ(H)	116	117	124	124	162	162	187.5
接続ねじD	G3/4B	G1B	G11/4B	G11/2B	G2B	G21/2B	フランジ端
重量(kg)	1.65	1.79	1.85	2.68	5.25	7.25

技術データ

DN(mm)		15	20	25	32	40	50
サイズ(インチ)		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
Q4(l/h)		3125	5000	7875	12500	20000	31250
Q3(l/h)		2500	4000	6300	10000	16000	25000
R=160	Q2(l/h)	22.5	40	63	100	160	400
R=160	Q1(l/h)	15.62	25	39.37	62.5	100	250
R=200	Q2(l/h)	20	32	50.4	80	128	200
R=200	Q1(l/h)	12.5	20	31.5	50	80	125
最大読み取り値(m3)		99,999	99,999	99,999	99,999	99,999	99,999
最小読み取り値(リットル)		0.05	0.05	0.05	0.05	0.05	0.05
最高圧力(bar)		16	16	16	16	16	16
圧力損失		63
最高温度		T=50/90
パルス出力オプション		Vmax=24V
		Imax=100mA
		Pmax=2W

パルス出力オプション

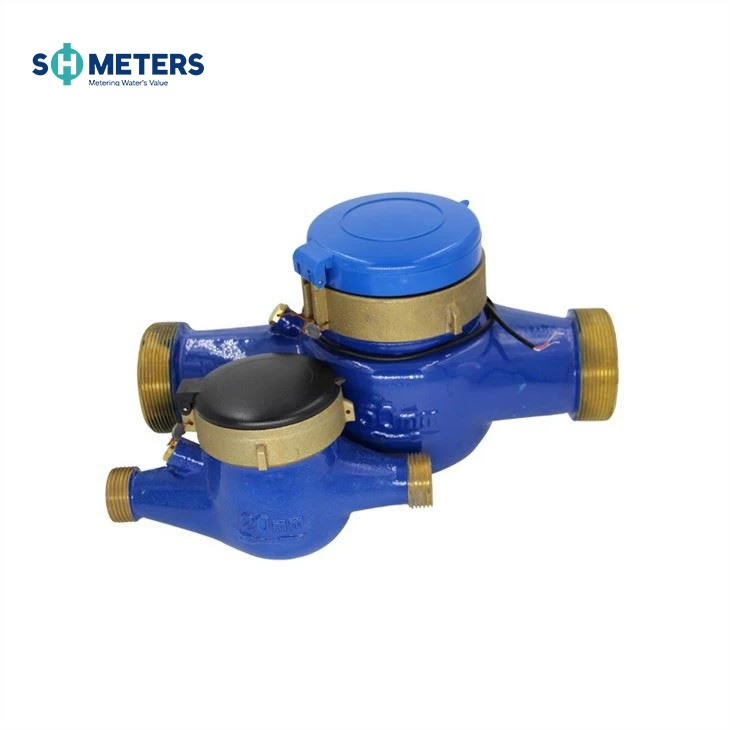

multi jet water meter (4)

保証

すべてのメーターは、製造上および材料上の欠陥に対して、受領日から 1 年間保証されます。この期間内に発見された欠陥のあるメーターまたは部品は、SHMeters に返却され次第、無償で交換されます。
